隨著科學技術進步，稀土永磁電動技術成為一顆耀眼的明珠，被廣泛應用于我們熟知的軍工、工業、生活等領域，其中包括高鐵、電動汽車、核潛艇、家用電器、五軸聯動加工中心等產品，當今能源鉆探領域，頂部驅動鉆井裝置（簡稱頂驅，TDS）是世界公認的三大技術革新之一，它集機、電、液、氣和數字一體化，主要由動力水龍頭和管子處理裝置兩部分構成，現已成為鉆探行業發展的首選產品。

      自1982年問世至今被廣泛的應用于各個能源勘探施工現場，從液壓頂驅發展到電動頂驅，現在最為先進的為電動直驅頂驅。河北永明地質工程機械有限公司在2012年根據市場需要，陸續研制了多種頂驅系列產品，其中包括150T型、180T型、250T型、350T型及500T型大口徑電動直驅頂驅，其中150T型稀土永磁直驅頂驅裝置填補了新能源鉆井行業的多項空白，在煤層氣、地?zé)帷㈨搸r氣、干熱巖、非常規油氣等領域深受用戶喜愛。

      在我國煤層氣市場，頂驅成為高難度水平井施工的必要配備裝置。煤層氣屬非常規天然氣，是近二十年在國際上崛起的潔凈、優質能源和化工原料。俗稱“瓦斯”，熱值是通用煤的2-5倍。我國煤層氣儲量巨大，據統計2000m深度以內的煤層儲量達到36萬億m3?，F(xiàn)代化煤層氣開發需要施工長距離水平井，同時在煤系地層中施工，因此電動直驅頂驅裝置成為了煤層氣施工的首選配備裝置。最近的施工案例分享給大家。

項目名稱：沁水煤層氣水平井施工項目

地點：山西省晉城市沁水

鉆機：ZJ30/1800型石油鉆機

施工方法：石油鉆機+頂驅鉆井裝置+螺桿鉆具的復合式鉆井施工長水平井

目的層：山西組

井型設計：直徑段760m，傾斜段760m-1200m，水平段1200m-2250m；

配套鉆具：ф127×9.19石油鉆桿+ф177.8鉆鋌+無磁鉆鋌+螺桿

150T稀土永磁直驅頂驅施工過程記錄表如下：

      工欲善其事必先利其器，煤層氣鉆井施工，要求鉆井裝備能夠處理各種復雜情況，包括在松軟易塌的煤層中自由穿行，主要還是它具有劃眼和倒劃眼的功能，大大增加處理事故的能力，同時不用主動鉆桿，一次施工三根共28.5米長的鉆桿，減少了輔助時間，提高鉆井效率在20%-40%，還具有自動擰卸鉆桿前后擺動鉆桿以及旋轉套管等優點，減少了工人勞動強度。

2019年12月19日該項目井隊長寫的150T電動直驅頂驅使用證明文件：

該電動直驅頂驅主要參數如下：

名義鉆井深度          3000米（89鉆桿）

最大載荷                1500kN

轉速范圍                0-180r/min

中心管通徑             62mm(2.44in)

主電機額定功率        160kW

中心管額定壓力        35MPa(5000PSI)

供電電源                 380V

環境溫度                 -45-55

工作扭矩                 15 kN.m（連續）

最大卸扣扭矩            30kN.m

背鉗夾持范圍    86-216mm（3.39-8.5in)

液壓系統工作壓力      16 MPa

IBOP額定壓力           35MPa

重量                        8800kg（不含導軌）

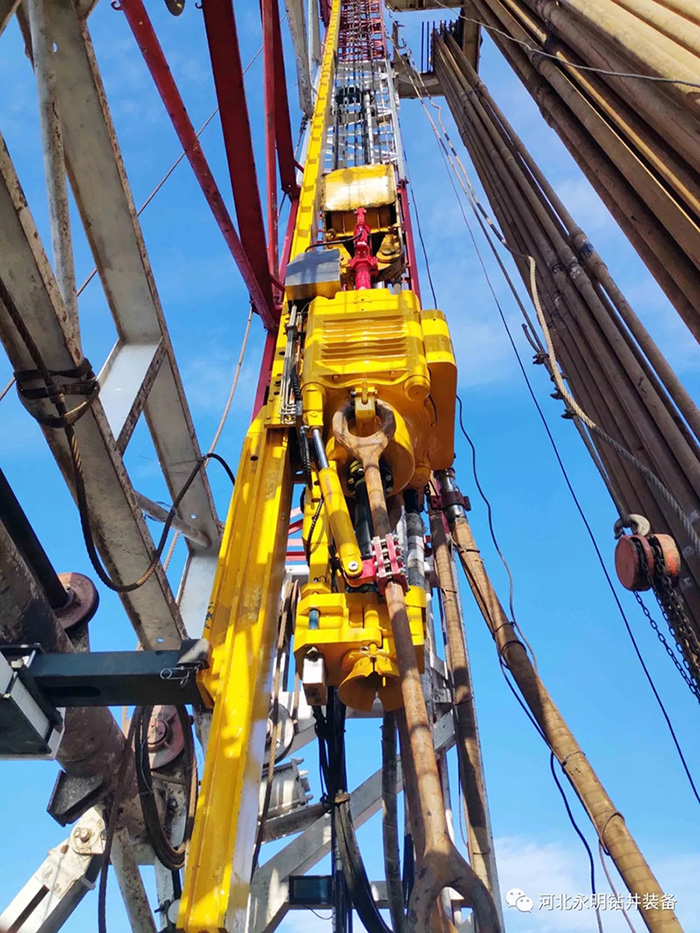

      中國煤炭地質總局直屬單位使用150T稀土永磁直驅頂驅在煤層氣井施工中
