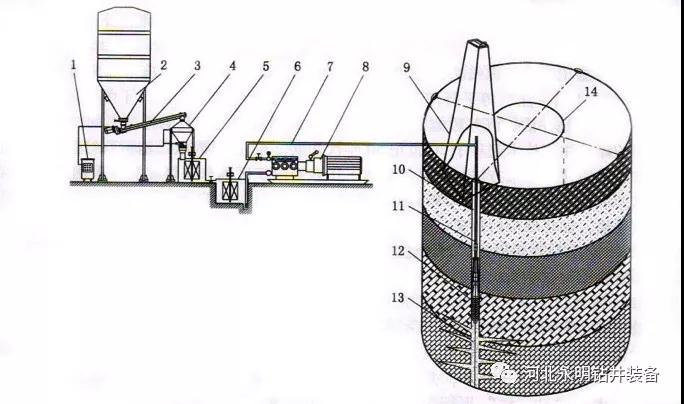

今天我們介紹注漿泵，首先應該了解注漿法，注漿法是防治地下工程水害、加固軟弱地層的一種有效技術手段，也是在長期實踐中逐漸總結發展起來的一門學科。注漿技術的實踐性很強，目前國內外對于注漿理論的研究大大落后于工程實踐，技術參數大多以理論計算與經驗統計相結合。原理上，注漿技術通常以注漿泵為動力源，利用注漿泵提供的壓力，將配制好的具有充塞膠結性能的漿液，通過輸漿管路和注漿孔注入含水或軟弱松散巖（土）層中，使?jié){液以充填或滲透等形式擴散到上述地層的裂隙、孔隙或空洞中，待漿液凝結后封堵裂隙、隔絕水路、固結松散巖（土）體、充填空洞，從而起到堵水或加固作用。注漿法鑿井就是先利用注漿技術對地下含水層進行封堵，形成止水帷幕，再進行井筒掘砌施工。地面預注漿法鑿井原理如圖（地面預注漿法鑿井原理示意圖）

 1—控制柜；2—水泥罐；3—螺旋輸送器；4—料斗；5—一級攪拌池；6—二級攪拌池；7—輸漿管；8—注漿泵；9—鉆機；10—注漿孔；11—注漿管路；12—止?jié){塞；13—漿液；14—井筒；

注漿技術主要包括工藝、材料和裝備3個方面：

    （1）注漿工藝包括選擇注漿方案、確定注漿方式、確定注漿深度、鉆孔布置、鉆進方法、設備選型、注漿系統的布置、設計注漿參數、注漿施工質量控制及效果檢查等內容。

   （2）注漿材料是注入地層中能夠在裂隙或孔隙中起堵水和加固作用的漿液或制作漿液的原材料，是堵水的和加固的關鍵。注漿技術能否達到質量要求，首先就是要選擇適合受注地層的注漿材料。新型注漿材料的研發是拓展注漿技術應用范圍的重要途徑。

   （3）注漿裝備包括注漿泵、漿液攪拌與混合裝備、止?jié){裝置、管路、計量與監測儀表等，他們共同組成制備和輸送漿液的系統，為漿液進入受注地層提供動力源和通道。在提高注漿設備對工藝、材料適用性的同時，機械化、自動化、信息化是注漿設備發展的一個方向。

       注漿技術3個方面的發展是密不可分的。首先根據地層條件和目的，選擇適宜的注漿材料，然后選擇與注漿條件、注漿材料、注漿目的相適應的注漿工藝和裝備。

       那么也讓我們了解什么叫礦井注漿堵水?那就是將水泥漿或化學漿通過管道壓入井下巖層空隙、裂隙或巷道中，使其擴散、凝固和硬化，從而使巖層具有較高的強度、密實性和不透水性，達到封堵截?cái)嘌a(bǔ)給水源和加固地層的作用，是礦井防治水害的重要手段之一。目前注漿堵水已廣泛用于礦井井筒注漿、封堵突水點、恢復被淹礦井、井巷堵水過含水層或?qū)當鄬?、帷幕注漿堵水截流、減少礦井涌水量、底板注漿加固防止突水等方面，并取得了良好的效果。

       注漿裝備包括注漿泵，今天為大家主要介紹注漿泵。我們常見的注漿泵有3ZB-350型、3ZB-500型、NBB390/15型和3NB-260型。

1）3ZB系列注漿泵說明：

3ZB系列注漿泵圖片

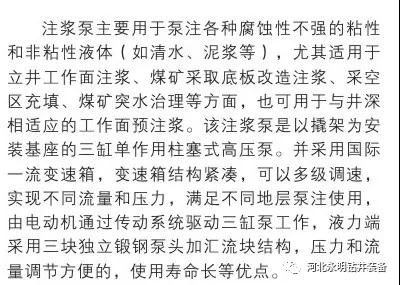

3ZB系列注漿泵特點：

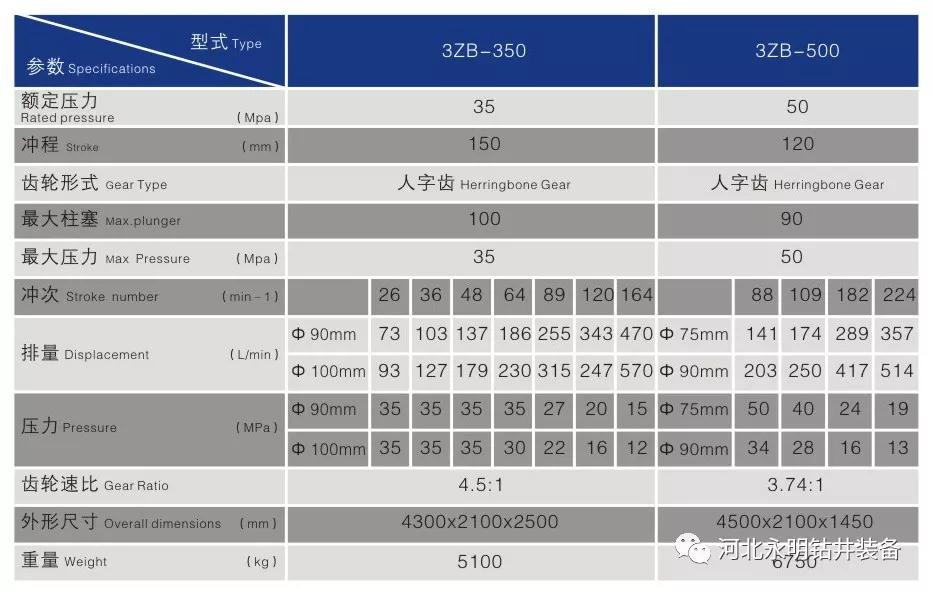

3ZB注漿泵主要技術參數：

2）NBB390/15型泥漿泵（注漿泵）說明

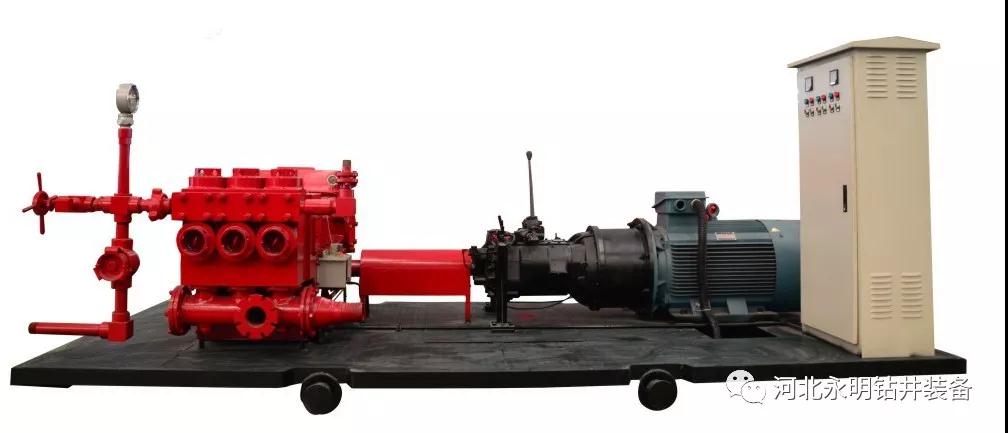

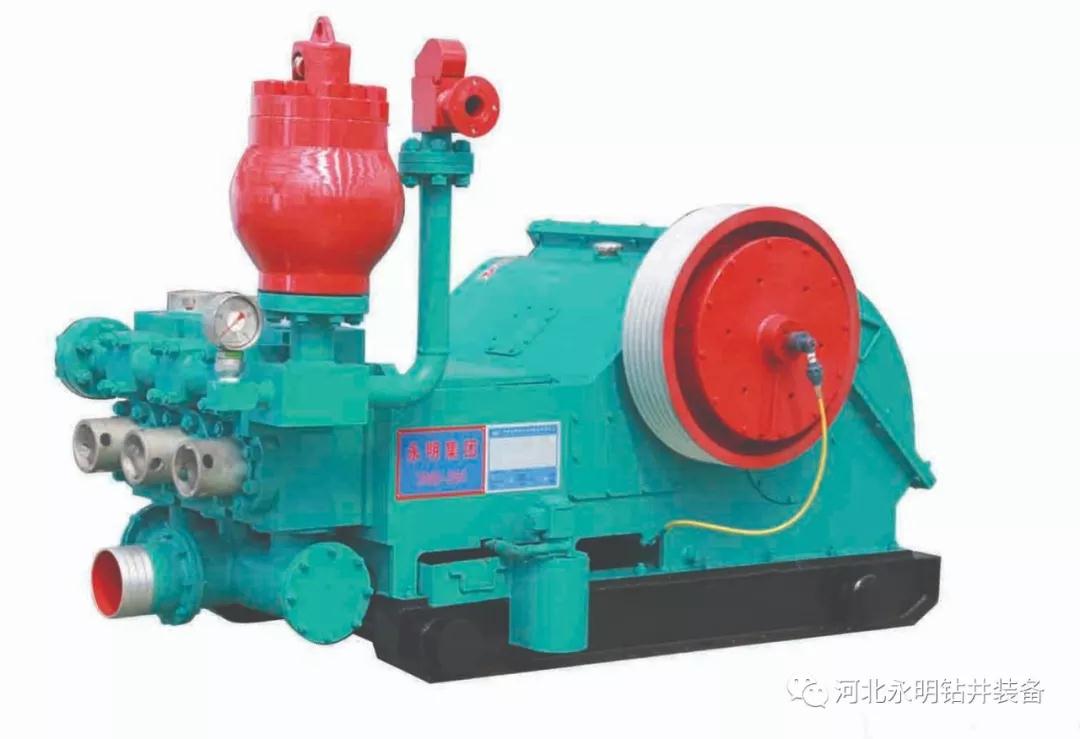

NBB390/15型注漿泵圖片

NBB390/15型注漿泵特點說明：

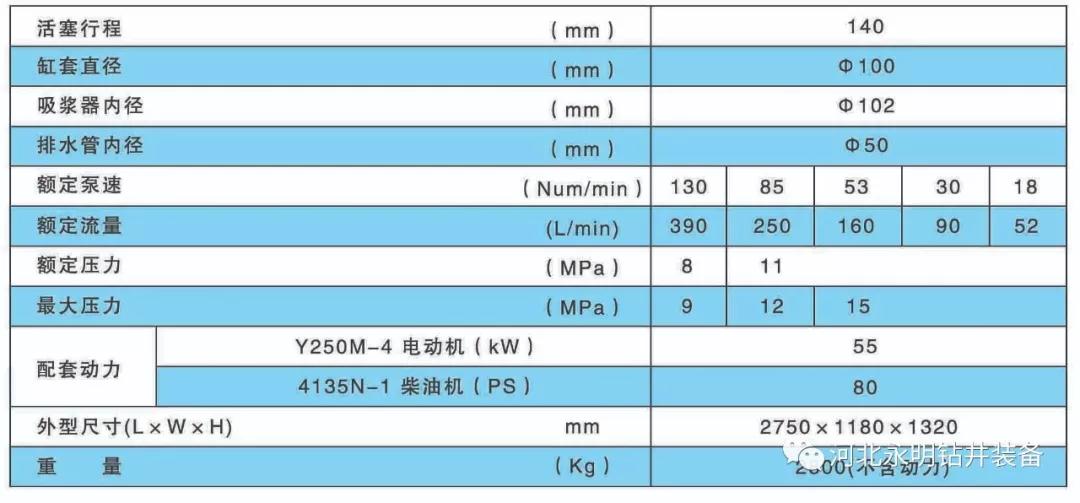

NBB390/15型注漿泵主要技術參數：

3）3NB-260型泥漿泵（注漿泵）說明：

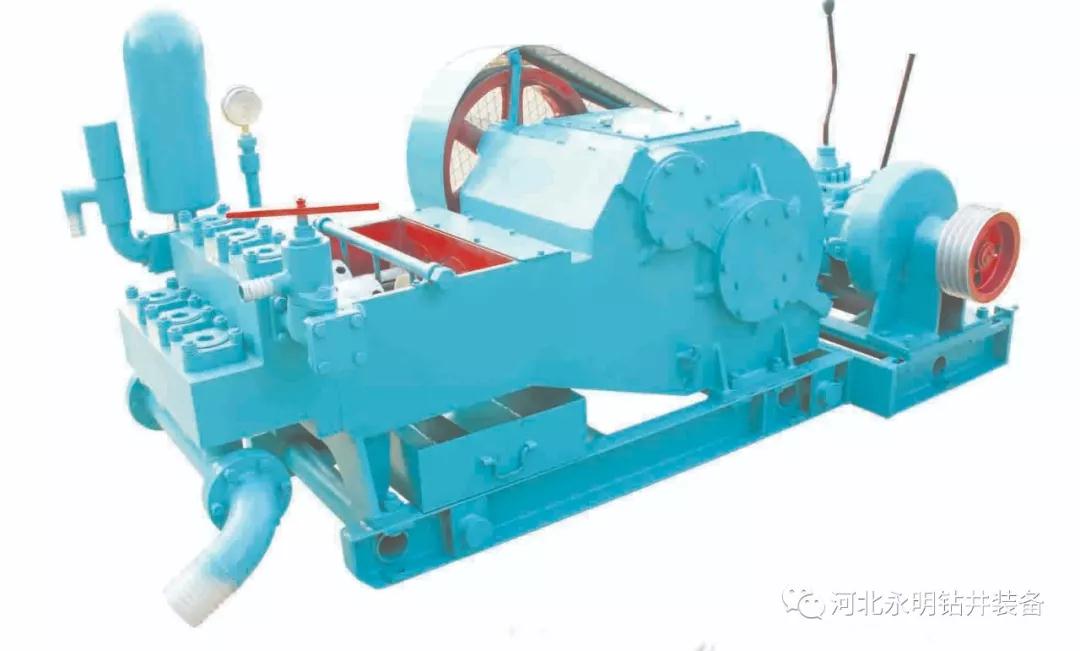

3NB-260型注漿泵圖片

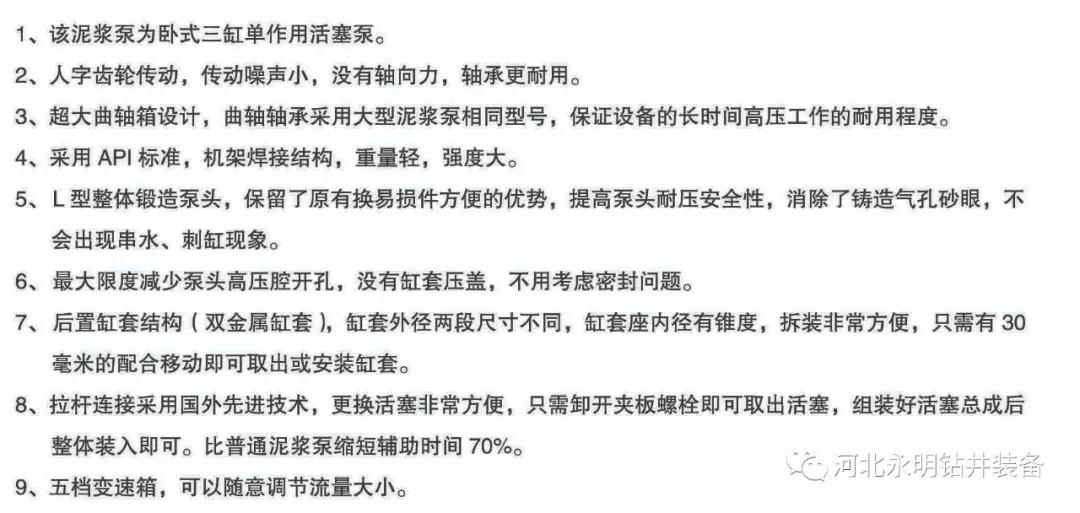

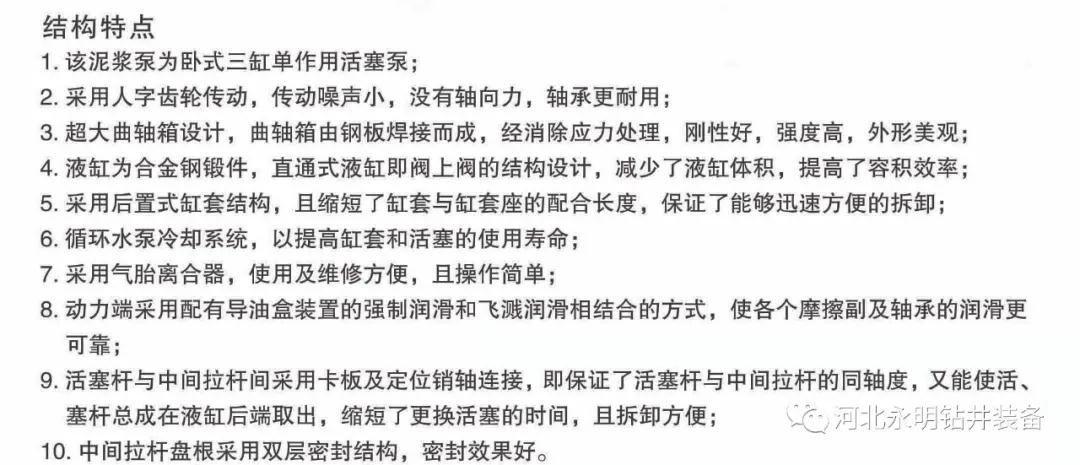

3NB-260型注漿泵特點說明：

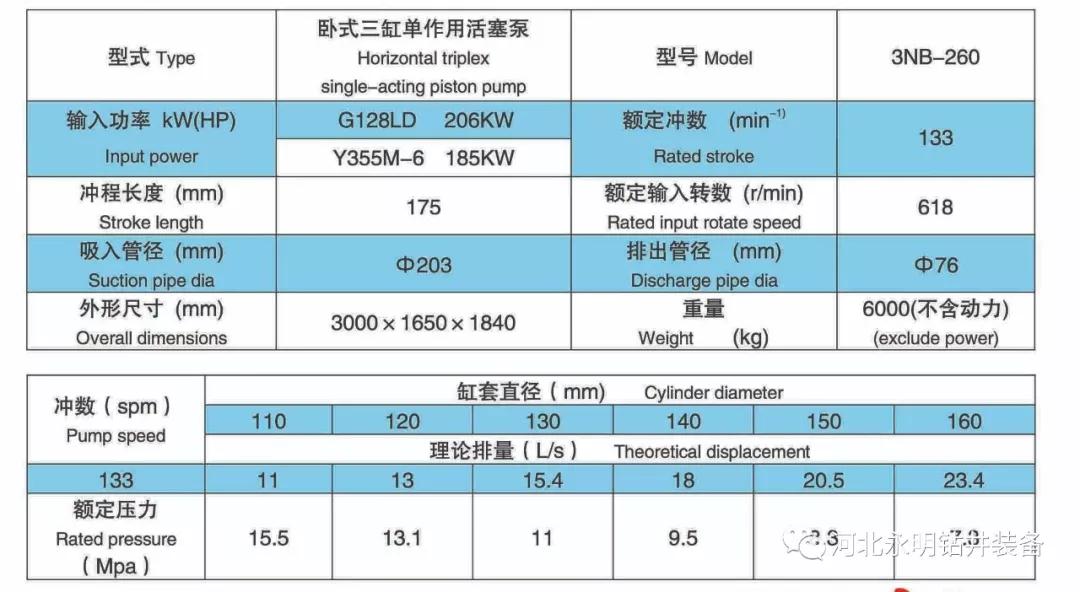

3NB-260型注漿泵主要技術參數：

上述部分變頻注漿泵施工使用現場：

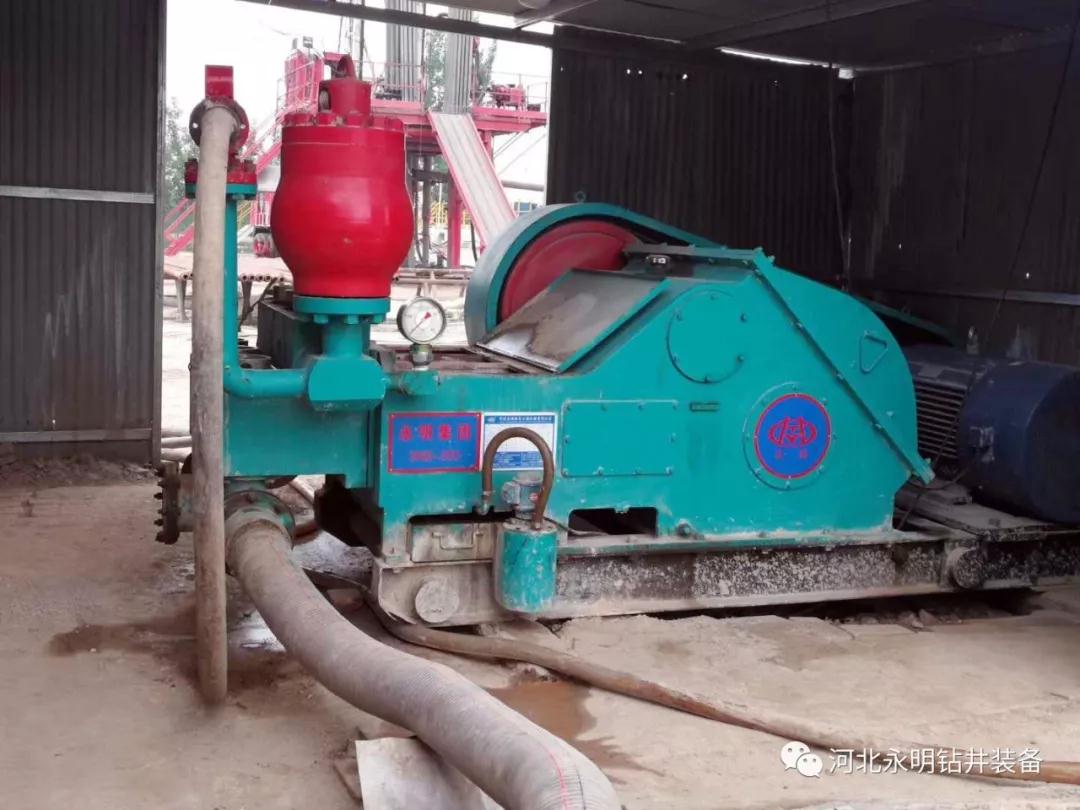

煤礦注漿現場圖片1

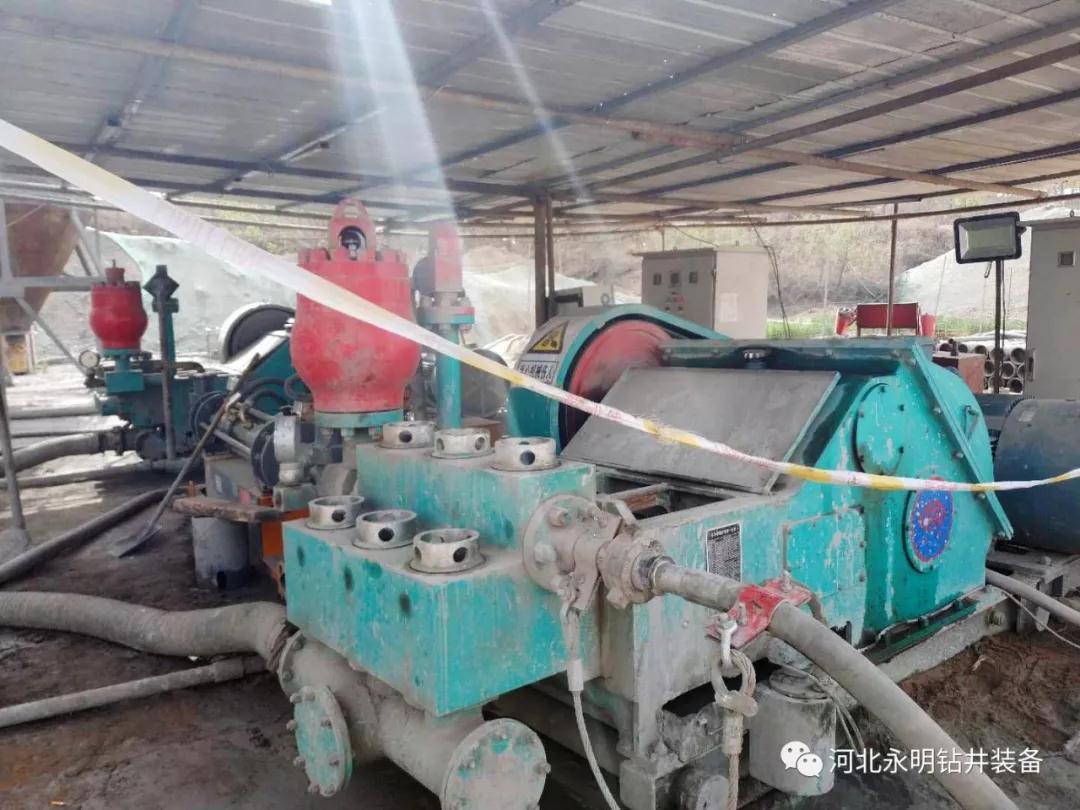

煤礦注漿現場圖片2

注：感謝合作單位天地科技提供部分內容。
